Kako napraviti jeftin solarni kolektor od limenki
17.06.2011
Genijalno rešenje prikazano na sajtu cansolair.com poslužilo je kao inspiracija da se u kućnim uslovima napravi efikasan solarni kolektor sa ciljem da se iskoristi bar deo ovog nepresušnog bogatstva. U pitanju je neverovatno jednostavan i jeftin solarni kolektor za dopunsko grejanje kuće, koji direktno zagreva vazduh. Najinteresantnije je to što je kolektor skoro u potpunosti napravljen od praznih aluminijumskih limenki!
Kućište za solarni kolektor napravljeno je od drveta (šper-ploča 15mm), dok je njegova prednja strana od pleksiglasa/polikarbonata (možete koristiti i kaljeno staklo), debljine 3 mm (0,12 inča). Na zadnjoj strani kućišta postavljena je staklena vuna (možete koristiti i stirodur 20mm) kao izolacija.
Solarni apsorber je izradjen od pivskih i limenki sokova koje su ofarbane mat-crnom bojom otpornom na visoke temperature. Gornji deo (poklopac) limenke je posebno oblikovan da bi se dobila veća efikasnost prilikom razmene toplote izmedju limenke i vazduha.
Kada je sunčano, bez obzira na spoljašnju temperaturu, vazduh u limenkama se zagreje veoma brzo. Ventilator vraća zagrejani vazduh nazad u prostoriju koju grejemo.
Za početak prikupiti prazne limenke od kojih ćete sastaviti solarni panel. Potrebno je oprati limenke odmah, jer veoma brzo počnu da šire neprijatne mirise. Na svakoj limenci ekserom obeležiti tri rupe, a zatim izbušiti dno pomoću alata.
Zalepite limenke bilo kojim lepkom ili silikonom otpornim na visoke temperature, bar do 200 °C. Postoje i proizvodi za lepljenje koji mogu da izdrže čak do 280 °C ili 300 °C. Poklopac limenke i dno druge limenke savršeno prijanjaju jedno na drugo. Stavite lepak/silikon na rub limenke i pritisnite dno druge limenke na nju. Pripremite šablon za slaganje limenki za koji možete iskoristiti dve najobičnije ravne daske i spojiti ih ekserima. Šablon će obezbediti oslonac tokom sušenja limenki kako bi se dobila ravna cev – solarni tunel. Dodatno pričvrstite limenke za šablon pomoću gumica za tegle.

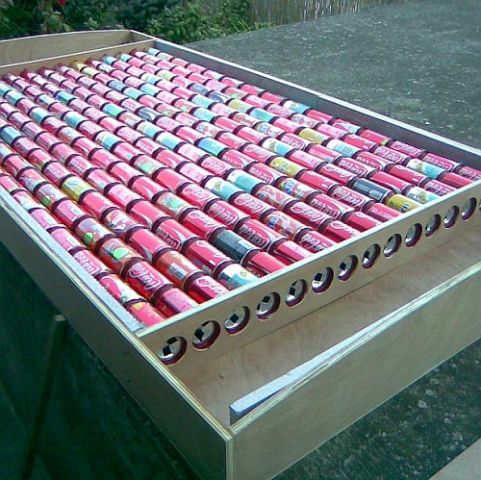

Kutije usisnog i izduvnog dela se izradjuju od drveta ili 1mm aluminijuma; praznine na ivicama su popunjene sa lepljivom trakom otpornom na toplotu ili silikonom. Poklopci kutija imaju izreze od 55mm napravljene stacionarnom bušilicom. Solarni apsorber staje u kućište kolektora napravljeno od drveta. Poledjina kutije solarnog kolektora je od iverice. Da bi se konstrukcija dodatno učvrstila, mozete napraviti i unutrašnje pregrade od letvica. Izmedju pregrada postavite izolaciju – staklenu vunu ili stirodur.
Na kraju je solarni apsorber ofarban crnom bojom i postavljen u kućište. Kućište je prekriveno pleksiglasom koji je pričvršćen za okvir i temeljno zaliven silikonom. Polikarbonat/pleksiglas je blago konveksan u cilju dobijanja veće čvrstoće. Važna napomena: Ovakav solarni sistem ne može da akumulira toplotnu energiju koju proizvede. Kada je sunčano, solarni kolektor proizvodi toplotu, ali je neophodno da se ona odmah upotrebi za grejanje vazduha unutar stambenog prostora. Ukoliko nema sunca potrebno je prekinuti dovod vazduha u solarni kolektor, jer bi u suprotnom prostorija počela da se hladi. Ovo se može rešiti na jednostavan način – ugradnjom bespovratnog ventila čime ćete svesti gubitke toplote na minimum.
Mnogo detaljnija uputstva za izgradnju ovog fenomenalnog solarnog panela možete naći na sajtu Mladena P (ili Proke pronalazača, kako sebe naziva).
